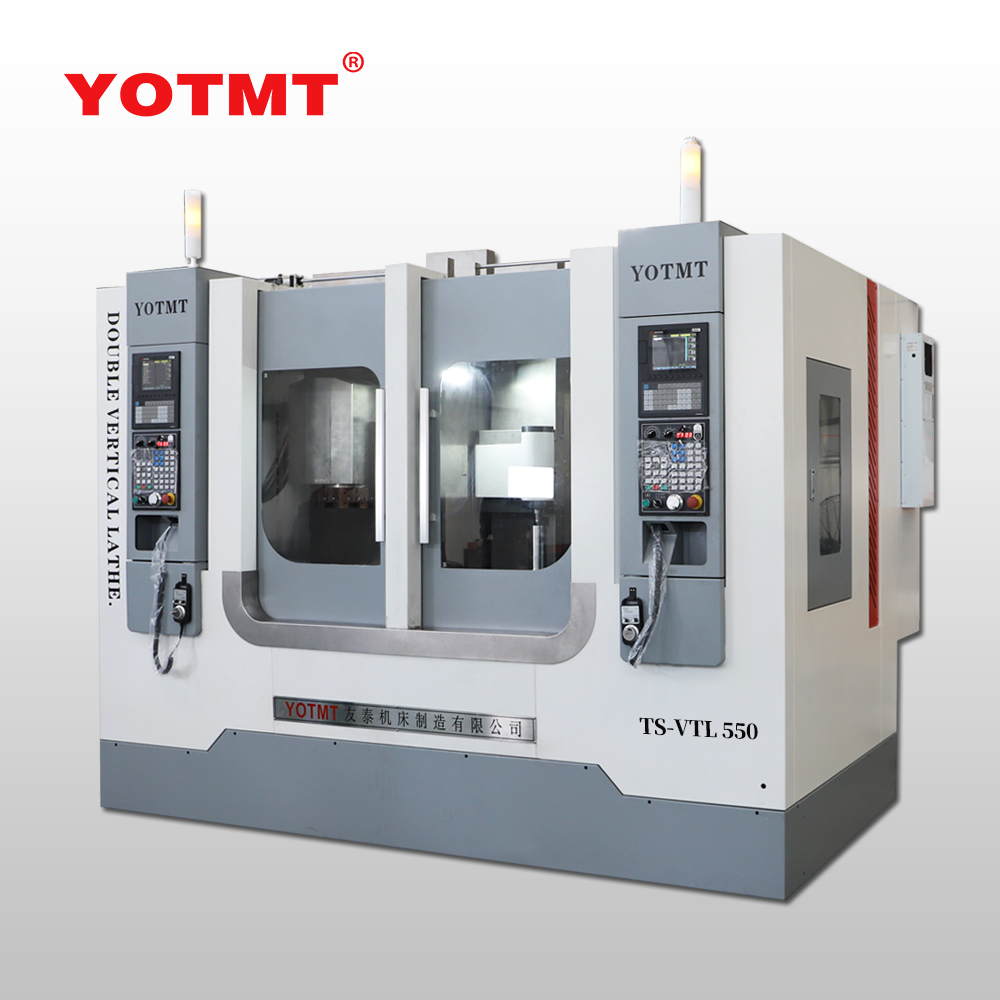

TS-VTL550 آلة تحول المغزل التوأم مخرطة CNC المتوازية العمودية
المخارط العمودية على كلا الجانبين تشترك في قاعدة مدمجة كبيرة جدًا، وهي فائقة الصلابة، مستقرة ومتينة. يوفر مساحة اتصال العملية ومساحة المخرطة العمودية، ويمكن استخدامه بالتوازي، ويمكن استخدامه أيضًا لمعالجة التدفق. إن تحسين أداء جانب واحد من المخرطة العمودية ليس فقط مركزًا، ولكنه قوي أيضًا.
باستخدام برج مؤازر/غراب خلفي، الجانب الأيسر والأيمن من الدليل الخطي HIWIN يستخدم أنظمة تحكم مستقلة.تثبيت ثابت، ثقب رقاقة عالي الضغط، مجهز بنظام إزالة رقاقة من نوع السلسلة، أداء ممتاز لإزالة الشريحة.
حماية داخلية كاملة من الفولاذ المقاوم للصدأ
عزم دوران كبير، هامش رقاقة كبير يبلغ حوالي 7 مم في المتوسط وفقًا لمواد مختلفة، معالجة عالية الكفاءة مع ضمان الدقة والثبات.
المسمار السكك الحديدية الخطية السميكة والواسعة
يضمن تصميم الهيكل المضيف للخدمة الشاقة، والمحامل الدقيقة، والصلابة العالية للغاية دقة مستقرة.
نظام CNC اختياري
تضمن الحماية الداخلية الضيقة المصنوعة من الفولاذ المقاوم للصدأ، وتصميم إزالة رقاقة القاعدة المائلة بزاوية 45 درجة، وتثقيب الرقاقة عالي الضغط تجربة استخدام مريحة.

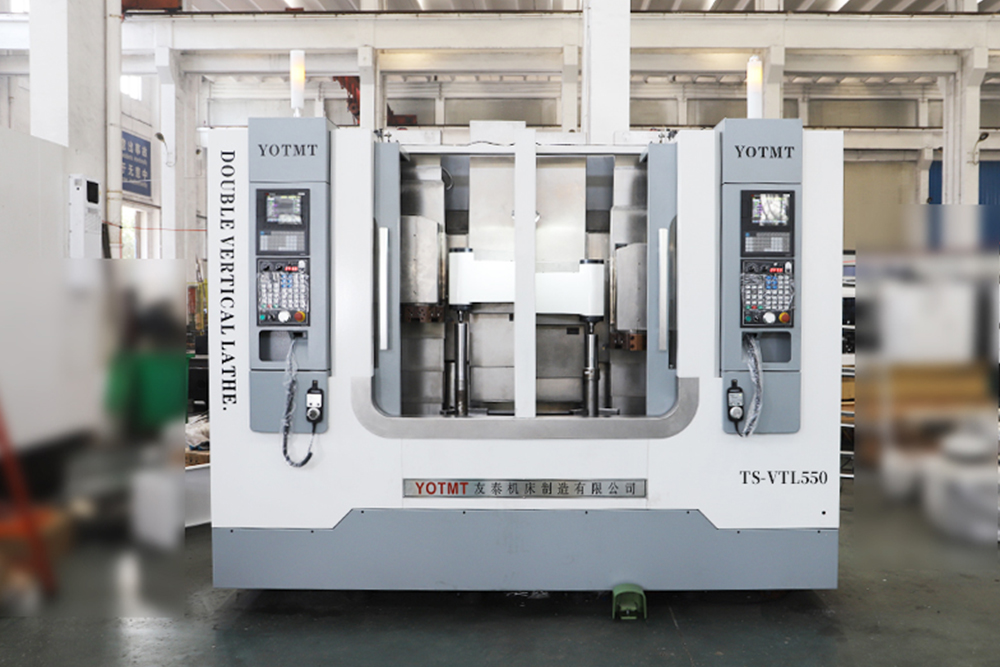

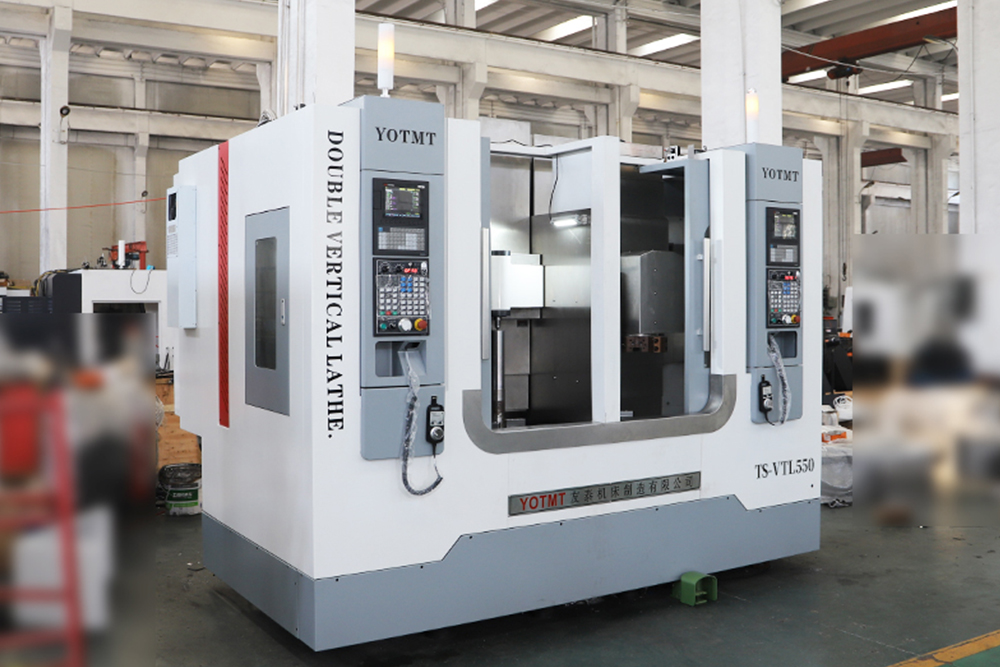

| تصوير المنتج
هيكل عالي الصلابة للخدمة الشاقة، ومعالجة حجم القطع الكبير، والتكيف مع أتمتة الروبوت، وسلسلة CNC العمودية، مع التركيز على بناء الاستقرار القوي، والتصميم الهيكلي الصارم واستخدام المواد.
|مسح الفيديو على متجر علي بابا
آلة توسيط مائلة CNC
برج مزدوج الرأس
مخرطة CNC
التوائم العمودية
مخرطة CNC
تصنيع الآلات VMC
مركز
مخرطة عمودية
CNC
التمركز الأفقي
آلة CNC
|فيديو التطبيق
MODEL
قطر التأرجح
تحول القطر
ضربة المحور X/Z
TS-VTL550
470
400
200/760
TS-VTL750
600
500
340/780
| دعوى
غرض
UNIT
TS-VTL550
TS-VTL750
الأعلى.قطر التأرجح
مم
470
600
الأعلى.تحول القطر
مم
400
500
سرعة المغزل
دورة في الدقيقة
1000-2000
1000-2000
ضربة المحور X/Z
مم
220/760
340/780
سرعة الحركة السريعة لمحور X/Z
مم
24000
كرر دقة تحديد المواقع
مم
0.005/0.008
تحديد المواقع بدقة
مم
0.008/0.01
نموذج المغزل
A2-6، A2-8، A2-11
قوة المغزل
كيلوواط
15
18.5
حجم الظرف
10 بوصة
10
18/21
نوع تشاك
هيدروليكي
نوع الأدوات
برج مؤازر / نوع الصف / أداة خاصة
دقة العملية
IT5-IT6
IT5-IT6
|عرض التفاصيل
ظرف مركزي ثلاثي الفك
باستخدام برج مؤازر/غراب خلفي، الجانب الأيسر والأيمن من الدليل الخطي HIWIN يستخدم أنظمة تحكم مستقلة.تثبيت ثابت، ثقب رقاقة عالي الضغط، مجهز بنظام إزالة رقاقة من نوع السلسلة، أداء ممتاز لإزالة الشريحة.
حماية داخلية كاملة من الفولاذ المقاوم للصدأ
عزم دوران كبير، هامش رقاقة كبير يبلغ حوالي 7 مم في المتوسط وفقًا لمواد مختلفة، معالجة عالية الكفاءة مع ضمان الدقة والثبات.
المسمار السكك الحديدية الخطية السميكة والواسعة
يضمن تصميم الهيكل المضيف للخدمة الشاقة، والمحامل الدقيقة، والصلابة العالية للغاية دقة مستقرة.
نظام CNC اختياري
تضمن الحماية الداخلية الضيقة المصنوعة من الفولاذ المقاوم للصدأ، وتصميم إزالة رقاقة القاعدة المائلة بزاوية 45 درجة، وتثقيب الرقاقة عالي الضغط تجربة استخدام مريحة.
| تصوير المنتج
هيكل عالي الصلابة للخدمة الشاقة، ومعالجة حجم القطع الكبير، والتكيف مع أتمتة الروبوت، وسلسلة CNC العمودية، مع التركيز على بناء الاستقرار القوي، والتصميم الهيكلي الصارم واستخدام المواد.
