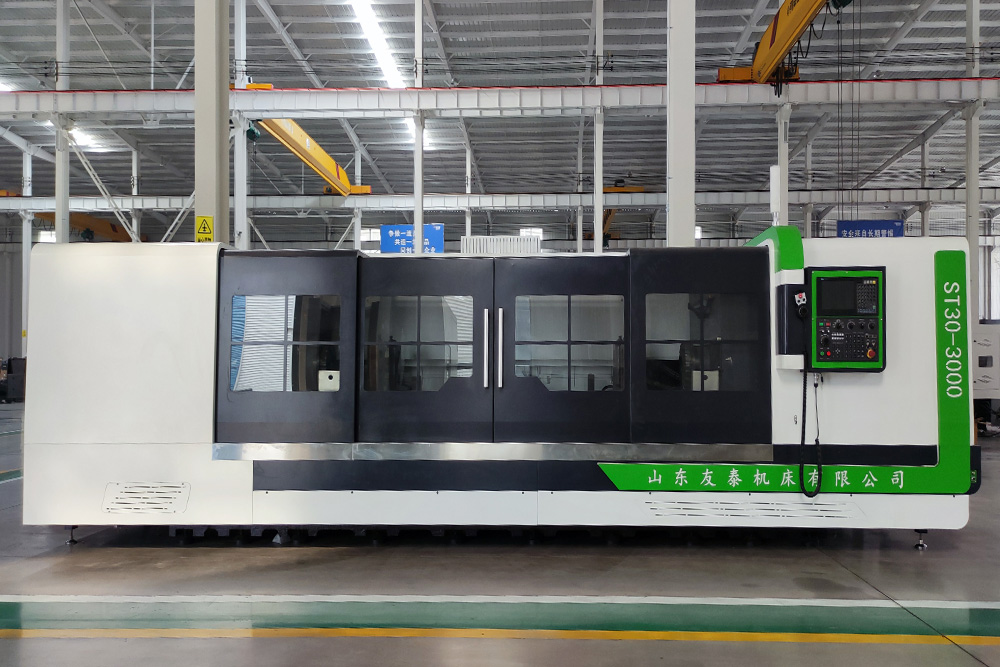

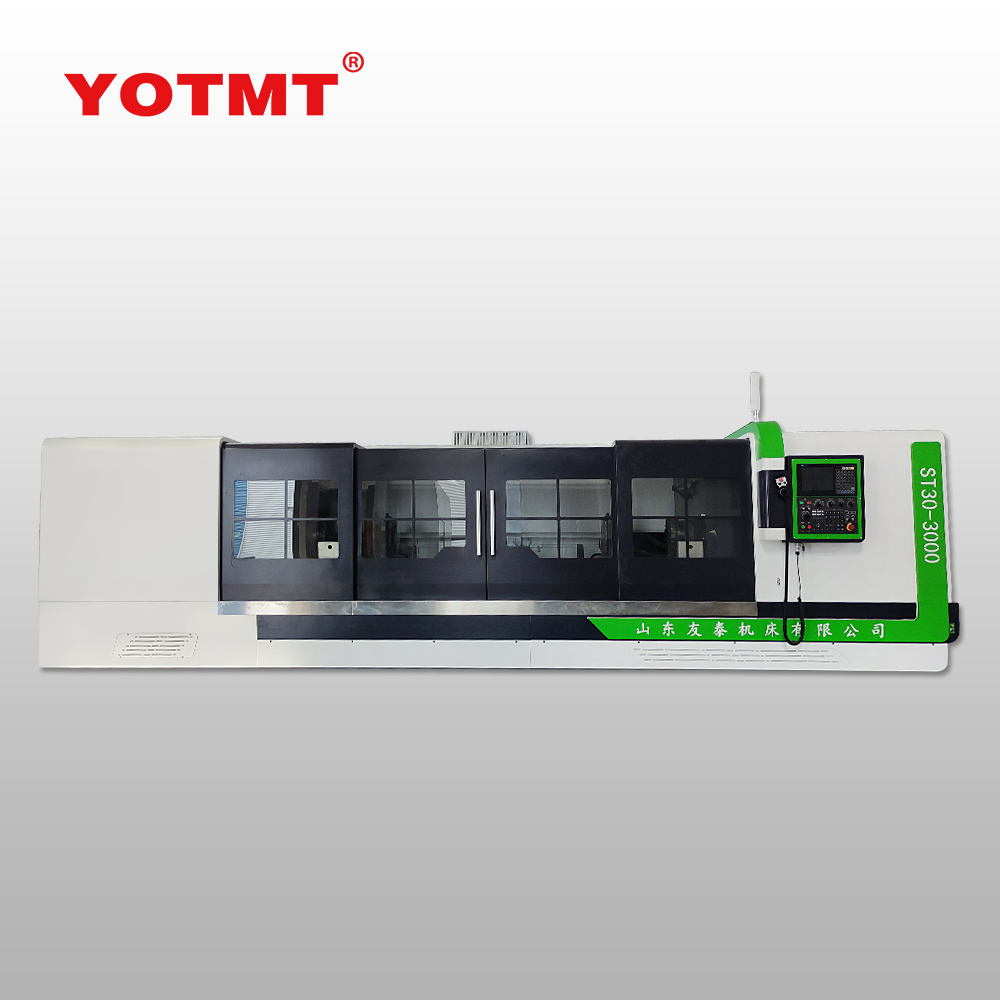

آلة المواجهة والتمركز الأفقية المزدوجة ST30-2000/3000/4000

إن آلة التوسيط ذات النهاية المزدوجة عبارة عن أداة آلة CNC خاصة تستخدم بشكل أساسي لمعالجة الوجه النهائي والفتحة المركزية لأجزاء العمود.يمكن تثبيتها في وقت واحد وإكمال عمليات الطحن والحفر والتنصت والشطب وغيرها من العمليات على طرفي قطعة العمل في نفس الوقت، مما يحسن كفاءة المعالجة ودقتها.
يمكن تقسيم آلات التمركز متعددة المغزل إلى ثلاثة أنواع: سرير مسطح، سرير مائل، وعمودي حسب شكل السرير.وفقًا لعدد المغازل، يمكن تقسيمها إلى رأس واحد ورأس مزدوج ورأس متعدد.
تُستخدم آلات التمركز ذات الرأس المزدوج على نطاق واسع في معالجة أجزاء العمود في السيارات والدراجات النارية والمحركات وصمامات المضخات والآلات الزراعية وآلات البناء وغيرها من الصناعات.على سبيل المثال، يمكن معالجة نصف الأعمدة، والكاميرات، والمسامير الإلكترونية، وما إلى ذلك باستخدام آلة الطحن.
يستخدم كلا طرفي الماكينة مغازل طحن، ومغازل حفر، ومغازل لولبة، والتي لها أيضًا وظائف مثل الشطب والدوران الأسطواني النهائي.يمكن استخدام نفس المغزل في كلا الطرفين، أو يمكن نشر مغازل ذات وظائف مختلفة بشكل منفصل لمعالجة طرفي قطعة العمل في وقت واحد.أو قم بإجراء نفس المعالجة أو معالجة مختلفة بالتناوب، وهي عبارة عن أداة آلة CNC نموذجية متعددة الوظائف.

SKU:
توافر الحالة:
الكمية:

تصدير PDF

  • شارع

  • YOTMT


|فيديو التطبيق



رقم المنتج نطاق قطر دبوس الطحن
ST80-1000 150-1000
ST10-1000/1200/1600/2000 150-1000 150-1200 200-1600 200-2000
ST16-1200/1600/2000/2500 200-1200 400-1600 500-2000 500-2500
ST20-1200/1600/2000 200-1300 200-1700 200-2100
ST26-2000/3000/4000 200-2100 200-3100 200-4100
ST30-2000/3000/4000 200-2100200-3100 400-4100


|  دعوى


مشروع وحدة ST30-2000 ST30-3000 ST30-4000
نطاق طول المعالجة مم 200-2100 200-3100 400-4100
نطاق قطر الطحن مم φ30-350 φ30-350 φ30-350
كمية الطحن من جانب واحد مم 5 5 5
قطر الحفر مم φ30 φ30 φ30
سرعة المغزل دورة في الدقيقة 200-1500 200-1500 200-1500
دقة عمل الآلة
دقة تحديد المواقع القابلة للتكرار بثلاثة محاور مم 0.006 0.006 0.006
اتساق طول الطحن الكلي مم ±0.05 ±0.05 ±0.05
اتساق عمق الثقب المركزي مم 0.05 0.05 0.05
كلا الطرفين يواجهان الفتحة المركزية وينفدان مم 0.03/φ50 0.03/φ50 0.03/φ50
نهاية خشونة السطح رع 3.2 3.2 3.2
خشونة الثقب المركزي رع 1.6 1.6 1.6
معلمات الوظيفة الاختيارية
قطر الدائرة الخارجية للسيارة المحددة مم φ200 φ200 φ200
التنصت جامدة مم م30 م30 م30
مثقاب U عالي السرعة مم φ50 φ50 φ50


|عرض التفاصيل


3

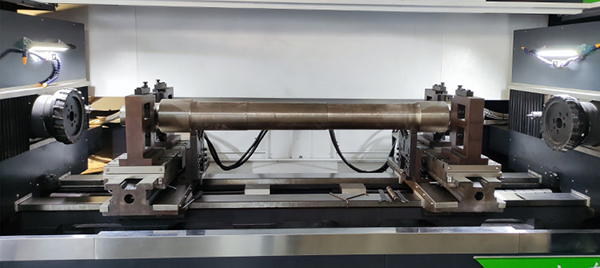

مشبك هيدروليكي ثنائي الاتجاه

يمكن تكييف المشبك الهيدروليكي ذاتي التمركز ثنائي الاتجاه والملزمة الهيدروليكية ذاتية التمركز ثنائية الاتجاه لمعالجة قطع العمل ذات المواصفات المختلفة.

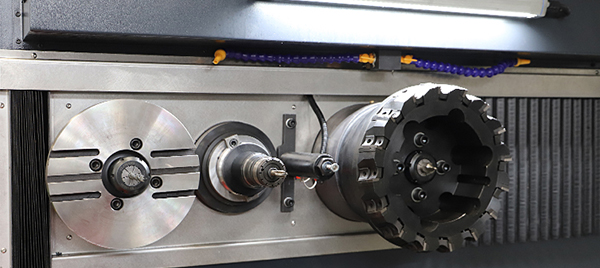

المغازل والوظائف

إنها تعتمد تصميم صندوق مغزل مزدوج الأطراف بكفاءة عالية ومحورية أعلى. يتمتع المغزل بقابلية تطوير قوية.بالإضافة إلى طحن الوجه النهائي الأساسي وحفر الثقب المركزي، يمكن أيضًا أن يكون لها بشكل اختياري وظائف مشتركة مثل الشطب المزدوج/الخراطة الخارجية/الحفر العميق/اللولبة.

3

3

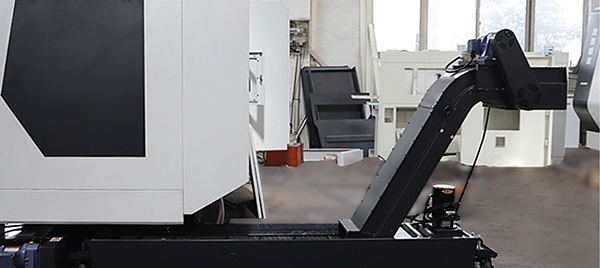

تجربة مريحة لإزالة الرقائق

إن ناقل الرقائق الأوتوماتيكي من نوع الكاشطة ذو الجودة العالية ليس فقط قويًا ويتمتع بتصميم تخطيط قابل للتخصيص في الاتجاه الأيسر/الأيمن/الخلفي، ولكنه أيضًا في الحركة، مما يسمح لك بالحصول على مزيد من الحرية في ترتيبات التخطيط.

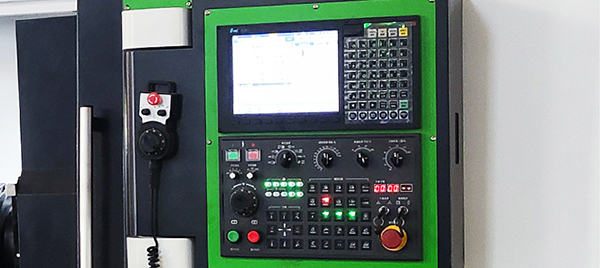

نظام CNC

نظام مؤازر القيمة المطلقة للحافلة، لا حاجة لإعادة الضبط عند التشغيل، يمكن تشغيله واستخدامه حسب الحاجة.

3

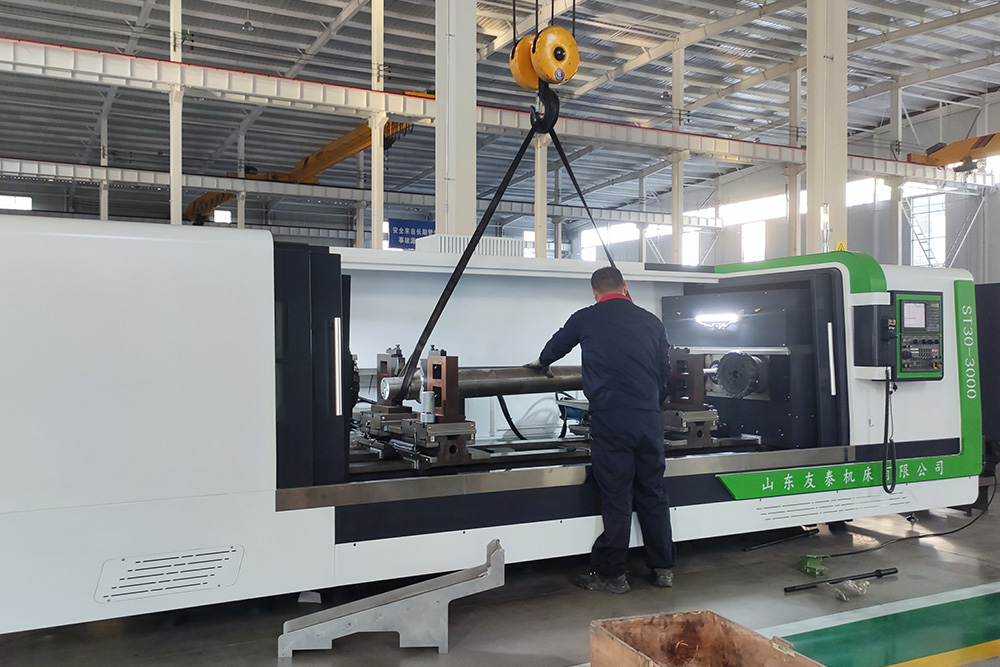

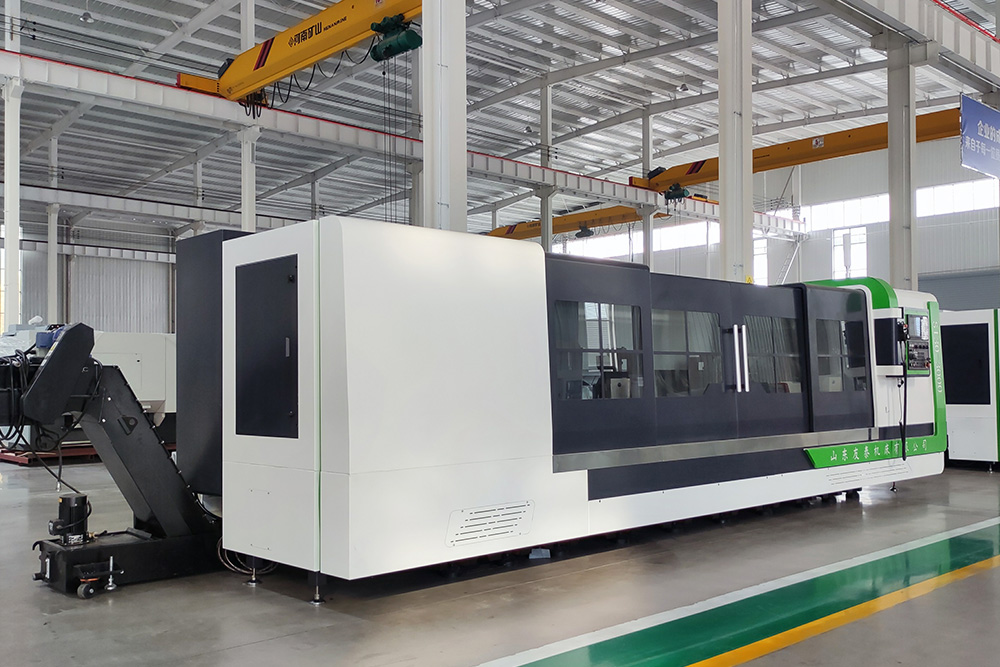

|  تصوير المنتج


قابلية عالية للتكيف مع الإنتاج الآلي، ومتوافقة للغاية مع الآلات متعددة الوظائف (الحفر، والتثقيب، والطحن، والطحن، والنقر، والشطب) ونظام التحكم ثنائي القناة اختياري للحصول على أداء فائق.

3
3
3
