مركز التصنيع الأفقي ذو الرأس المزدوج DT200-1500

حصة ل:

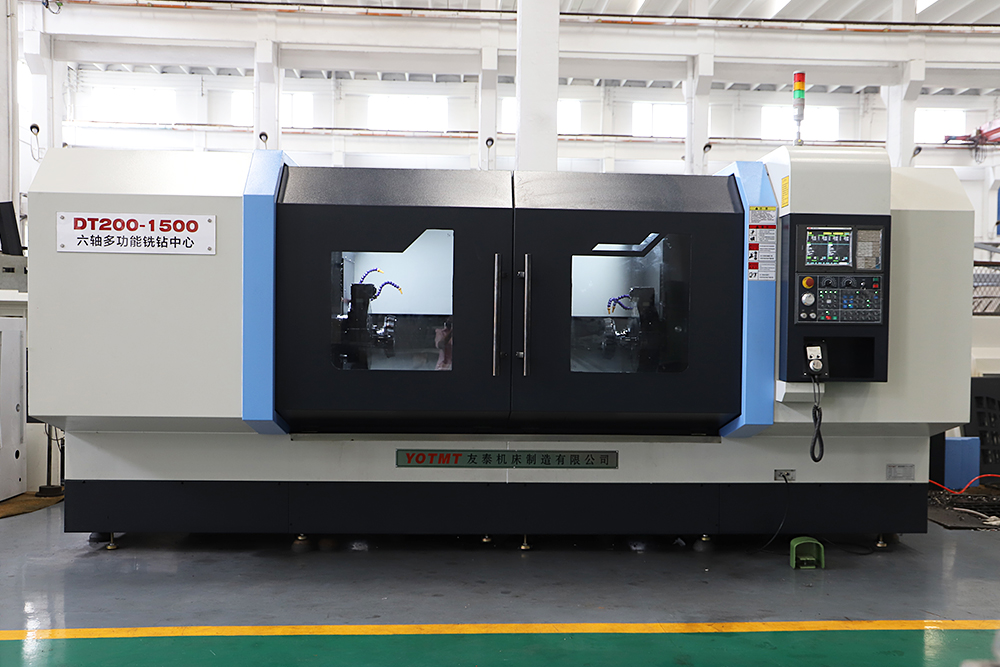

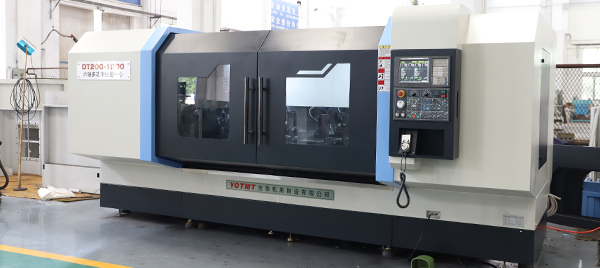

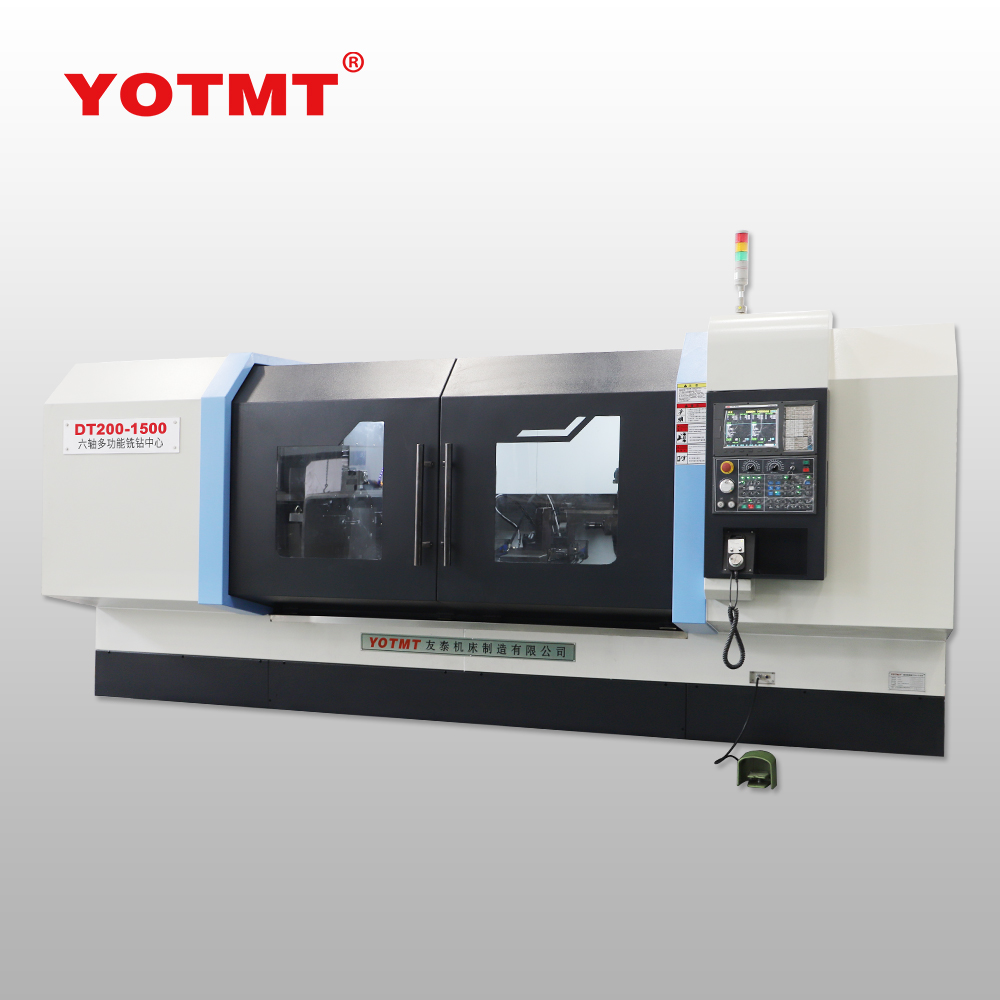

مركز التصنيع الأفقي ذو الرأس المزدوج DT200-1500

SKU:
توافر الحالة:

الكمية:



رسالتك تصدير PDF

المنتج العلامة التجارية:
YOTMT

وصف المنتج

|فيديو التطبيق

| دعوى

مشروع	وحدة	معامل
دقة المعدات
المغزل شعاعي الجريان	مم	0.01/300
XZ يعمل بالتوازي مع المسار	مم	0.01/120
التعامد بين المحور Y والمحور XZ	مم	0.02/300
محورية المغزل الأيمن والأيسر	مم	0.02/300
التكرار	مم	0.008
معلمات الجهاز
سفر محور XYZ	مم	120 ملم
الحد الأقصى لدوران المغزل		8000
قوة المغزل	كيلووات	2-3.7 كيلو واط
سرعة المحرك الرئيسي	دورة في الدقيقة	8000
قوة المحرك XYZ	كيلووات	1.5 كيلو واط
قوة محرك المحور الرابع	كيلووات	1 كيلو واط
محرك محطة الضخ	كيلووات	1.5 كيلو واط
الآلة بأكملها
الحجم الإجمالي للآلة (حوالي.	مم	2400×1500×1600
الوزن الإجمالي للآلة (تقريبًا)	كلغ	2500
إجمالي الطاقة (تقريبًا)	كيلووات	13

|عرض التفاصيل

التصميم الهيكلي

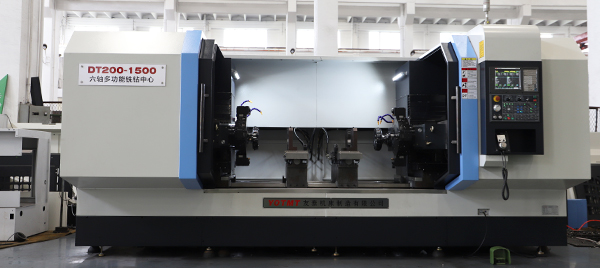

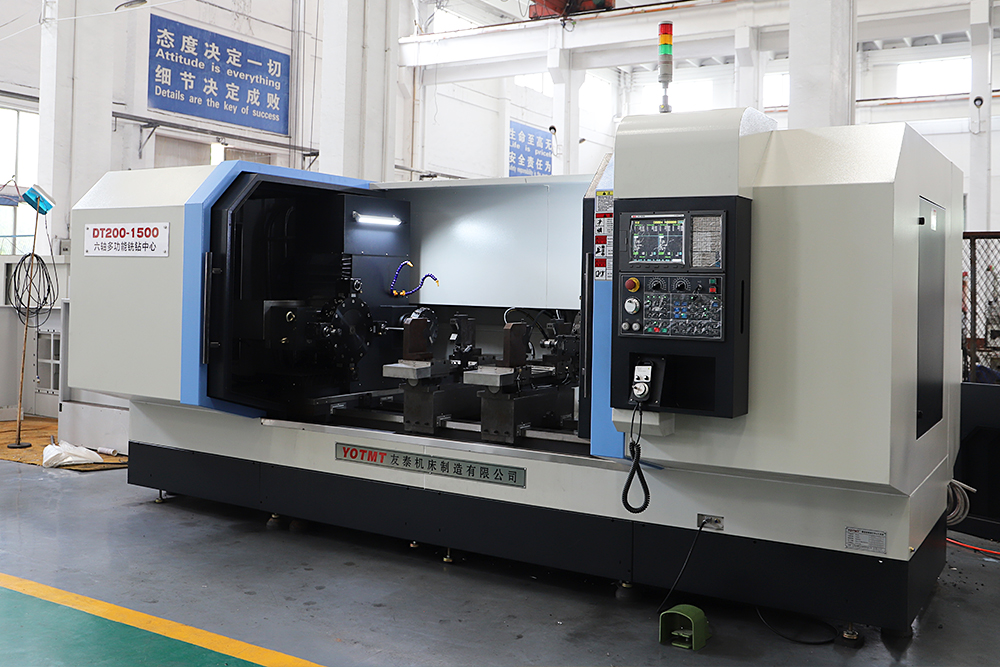

تصميم المغزل ذو النهاية المزدوجة، تخطيط صندوق المغزل الأفقي، ثلاثة محاور متحركة على كل جانب، والطحن والحفر والنقر المتزامن لقسمين من قطعة العمل.

تصميم المغزل

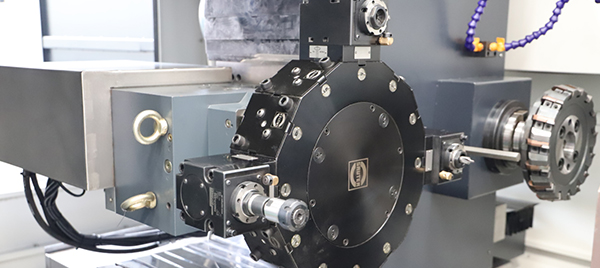

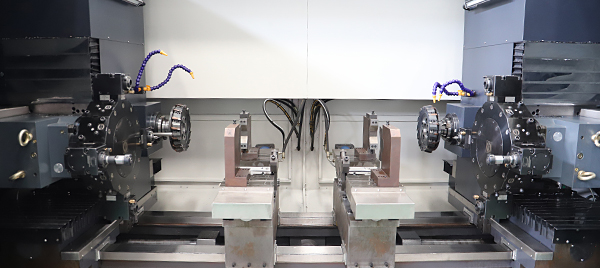

إنها تعتمد المعالجة المتزامنة حيث يواجه كلا الطرفين بعضهما البعض.بالإضافة إلى قرص قطع الطحن التقليدي، فهو مجهز ببرج كهربائي لتلبية عمليات الحفر والتنصت ذات المواضع والمواصفات المختلفة.

استخدام التصميم

نظام CNC ثنائي القناة، مشبك هيدروليكي ذاتي التمركز قابل للتعديل، تنظيف وتبريد رقاقة سائل التبريد عالي الضغط، مفتاح قدم وأداة تشذيب يدوية،

تصميم الأجهزة

يتم اختيار قاعدة الصب المتكاملة، وصندوق المغزل المتكامل، وحماية الطبقة المزدوجة الداخلية والخارجية، والإكسسوارات المحلية عالية الجودة من الدرجة الأولى.
