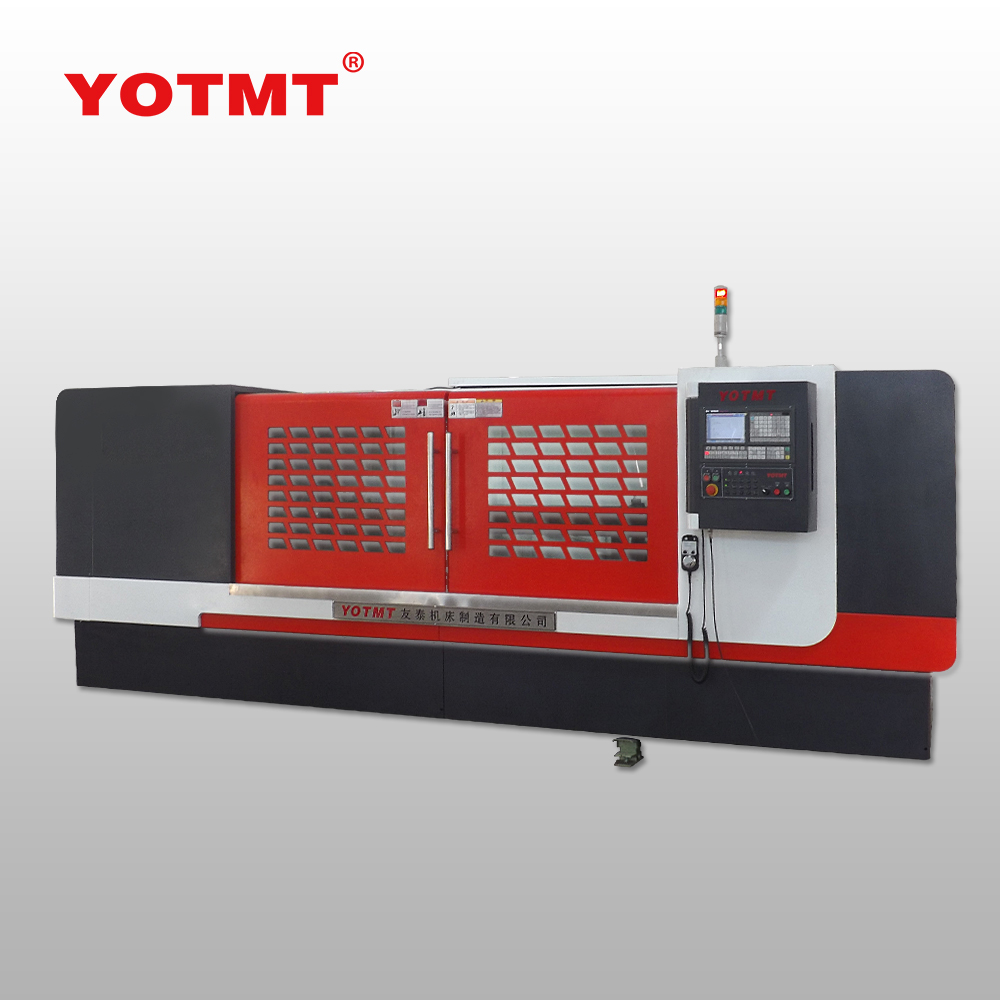

آلة الطحن والحفر الأفقية ذات الرأس المزدوج ST20-1200/1600/2000 آلة التمركز ذات النهاية المزدوجة
إن آلة التوسيط الخاصة بنا ذات المعالجة المتزامنة أو غير المتزامنة والتحكم المطلق في الناقل هي أداة آلة CNC مرنة لأنواع المعالجة المختلفة لأجزاء العمود.يمكنها الطحن والحفر والنقر والشطب والمزيد على طرفي قطعة العمل باستخدام مجموعات مغزل مختلفة.يمكنه العمل بشكل متزامن أو غير متزامن، وذلك بفضل التحكم في القناة المزدوجة والتحكم المطلق في الناقل.يتميز بهيكل مائل بزاوية 45 درجة وسهولة إزالة الرقائق لتوفير الراحة والمتانة.YOTMT هو الحل الذكي للأدوات الآلية عالية الدقة.
دقة تحديد المواقع القابلة للتكرار بثلاثة محاور اتساق طول الطحن الإجمالي
مم
0.006
0.006
0.006
مم
±0.05
±0.05
±0.05
اتساق عمق الثقب المركزي
مم
0.05
0.05
0.05
كلا الطرفين يواجهان الفتحة المركزية وينفدان
مم
0.03/ص50
0.03/ص50
0.03/ص50
نهاية خشونة السطح
رع
3.2
3.2
3.2
خشونة الثقب المركزي
رع
1.6
1.6
1.6
قطر الدائرة الخارجية للسيارة المحددة
مم
φ160
φ160
φ160
التنصت جامدة
مم
م24
م24
م24
مثقاب U عالي السرعة
مم
φ40
φ40
φ40
|عرض التفاصيل

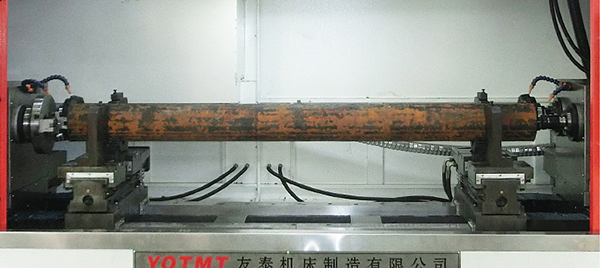

مشبك هيدروليكي ثنائي الاتجاه
يمكن تكييف المشبك الهيدروليكي ذاتي التمركز ثنائي الاتجاه والملزمة الهيدروليكية ذاتية التمركز ثنائية الاتجاه لمعالجة قطع العمل ذات المواصفات المختلفة.

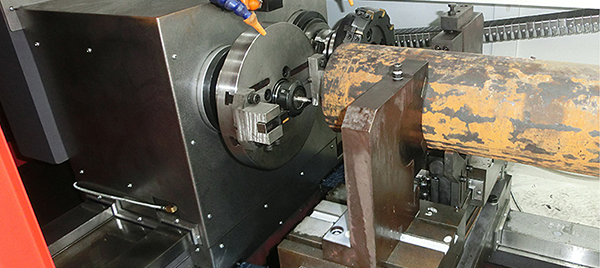

المغازل والوظائف
إنها تعتمد تصميم صندوق مغزل مزدوج الأطراف بكفاءة عالية ومحورية أعلى. يتمتع المغزل بقابلية تطوير قوية.بالإضافة إلى طحن الوجه النهائي الأساسي وحفر الثقب المركزي، يمكن أيضًا أن يكون لها بشكل اختياري وظائف مشتركة مثل الشطب المزدوج/الخراطة الخارجية/الحفر العميق/اللولبة.

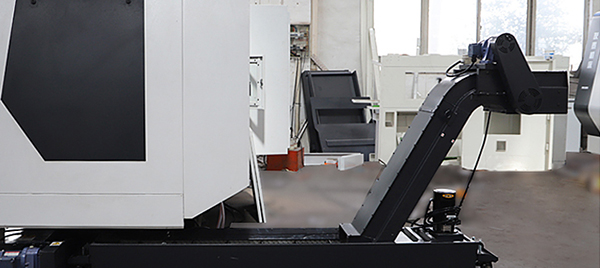

تجربة مريحة لإزالة الرقائق
إن ناقل الرقائق الأوتوماتيكي من نوع الكاشطة ذو الجودة العالية ليس فقط قويًا ويتمتع بتصميم تخطيط قابل للتخصيص في الاتجاه الأيسر/الأيمن/الخلفي، ولكن أيضًا في الحركة، مما يسمح لك بالحصول على مزيد من الحرية في ترتيبات التخطيط.

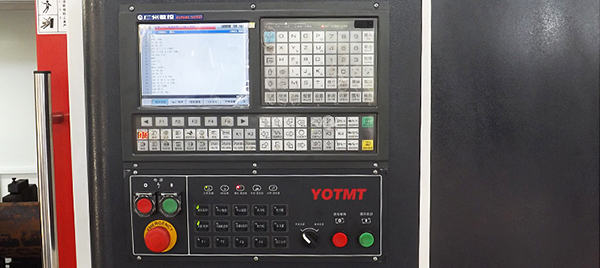

نظام CNC
نظام مؤازر القيمة المطلقة للحافلة، لا حاجة لإعادة الضبط عند التشغيل، يمكن تشغيله واستخدامه حسب الحاجة.

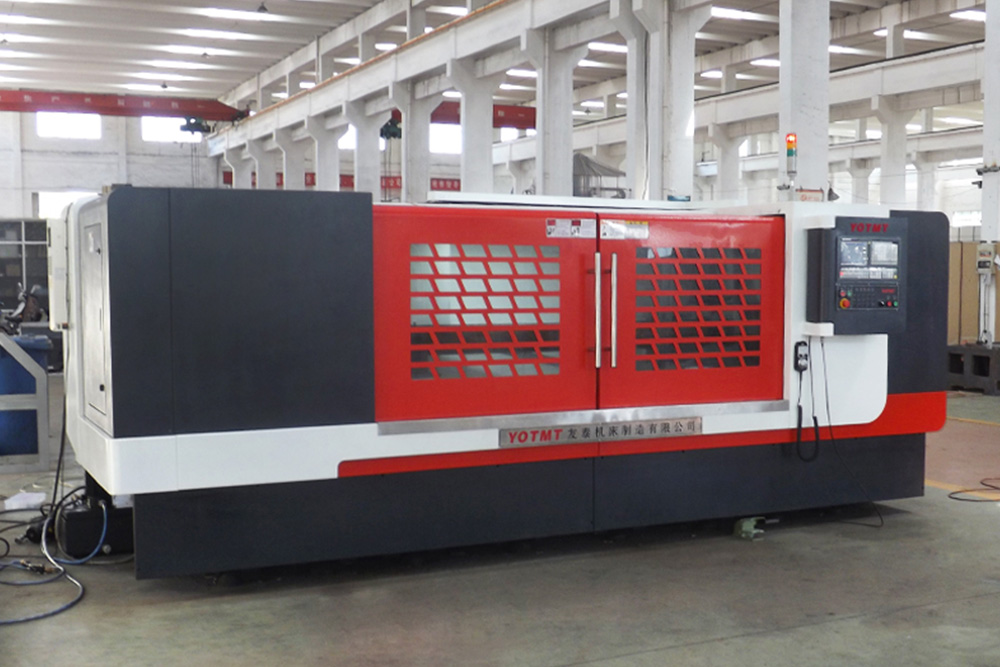

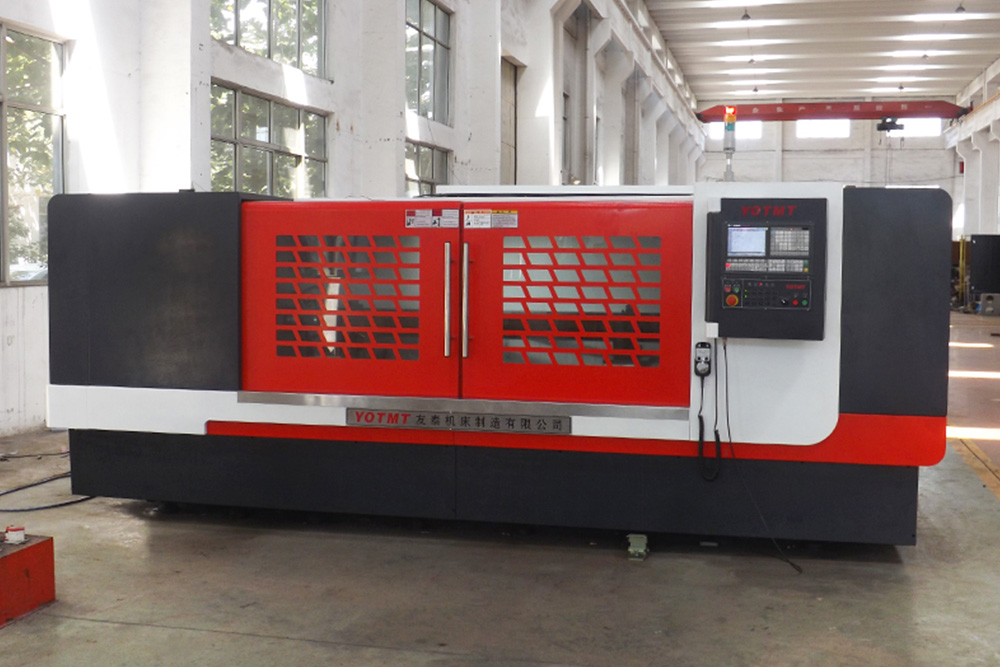

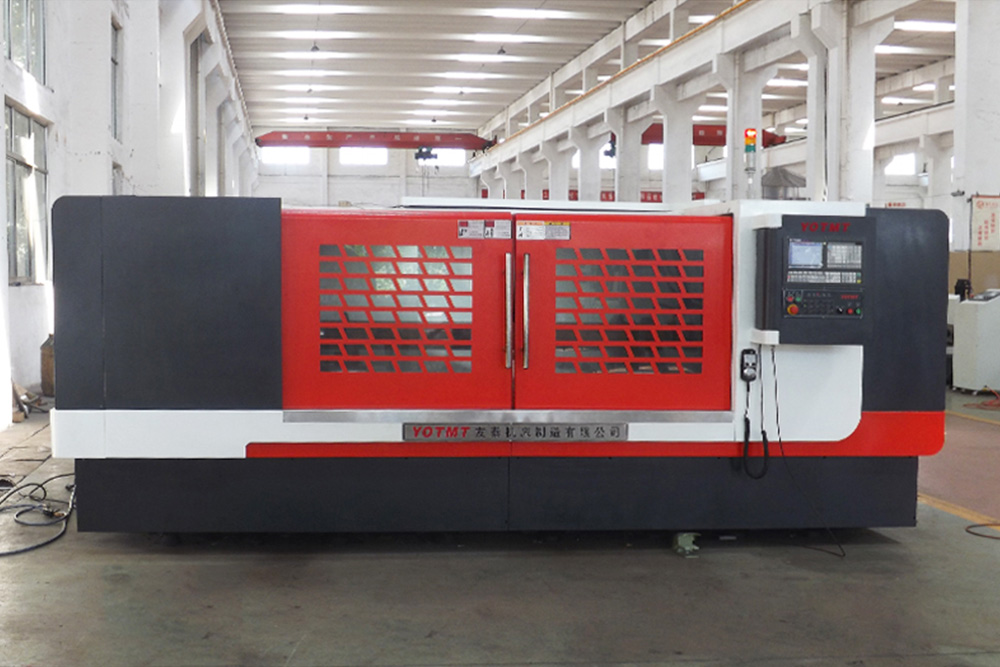

| تصوير المنتج
قابلية عالية للتكيف مع الإنتاج الآلي، ومتوافقة للغاية مع الآلات متعددة الوظائف (الحفر، والتثقيب، والطحن، والطحن، والنقر، والشطب) ونظام التحكم ثنائي القناة اختياري للحصول على أداء فائق.
|مسح الفيديو على متجر علي بابا
آلة توسيط مائلة CNC
برج مزدوج الرأس
مخرطة CNC
التوائم العمودية
مخرطة CNC
تصنيع الآلات VMC
مركز
مخرطة عمودية
CNC
التمركز الأفقي
آلة CNC
|فيديو التطبيق
رقم المنتج
نطاق قطر دبوس الطحن
ST80-1000
150-1000
ST10-1000/1200/1600/2000
150-1000 150-1200 200-1600 200-2000
ST16-1200/1600/2000/2500
200-1200 400-1600 500-2000 500-2500
ST20-1200/1600/2000
200-1300 200-1700 200-2100
ST26-2000/3000/4000
200-2100 200-3100 200-4100
ST30-2000/3000/4000
200-2100200-3100 400-4100
| دعوى
مشروع
وحدة
ST20-1200
ST20-1600
ST20-2000
نطاق طول المعالجة
مم
200-1300
200-1700
200-2100
نطاق قطر الطحن
مم
150-350
150-350
150-350
كمية الطحن من جانب واحد
مم
5
5
5
قطر الحفر
مم
φ26
φ26
φ26
سرعة المغزل
دورة في الدقيقة
1800
1800
1800
دقة تحديد المواقع القابلة للتكرار بثلاثة محاور اتساق طول الطحن الإجمالي
مم
0.006
0.006
0.006
مم
±0.05
±0.05
±0.05
اتساق عمق الثقب المركزي
مم
0.05
0.05
0.05
كلا الطرفين يواجهان الفتحة المركزية وينفدان
مم
0.03/ص50
0.03/ص50
0.03/ص50
نهاية خشونة السطح
رع
3.2
3.2
3.2
خشونة الثقب المركزي
رع
1.6
1.6
1.6
قطر الدائرة الخارجية للسيارة المحددة
مم
φ160
φ160
φ160
التنصت جامدة
مم
م24
م24
م24
مثقاب U عالي السرعة
مم
φ40
φ40
φ40
|عرض التفاصيل
مشبك هيدروليكي ثنائي الاتجاه
يمكن تكييف المشبك الهيدروليكي ذاتي التمركز ثنائي الاتجاه والملزمة الهيدروليكية ذاتية التمركز ثنائية الاتجاه لمعالجة قطع العمل ذات المواصفات المختلفة.
المغازل والوظائف
إنها تعتمد تصميم صندوق مغزل مزدوج الأطراف بكفاءة عالية ومحورية أعلى. يتمتع المغزل بقابلية تطوير قوية.بالإضافة إلى طحن الوجه النهائي الأساسي وحفر الثقب المركزي، يمكن أيضًا أن يكون لها بشكل اختياري وظائف مشتركة مثل الشطب المزدوج/الخراطة الخارجية/الحفر العميق/اللولبة.
تجربة مريحة لإزالة الرقائق
إن ناقل الرقائق الأوتوماتيكي من نوع الكاشطة ذو الجودة العالية ليس فقط قويًا ويتمتع بتصميم تخطيط قابل للتخصيص في الاتجاه الأيسر/الأيمن/الخلفي، ولكن أيضًا في الحركة، مما يسمح لك بالحصول على مزيد من الحرية في ترتيبات التخطيط.
نظام CNC
نظام مؤازر القيمة المطلقة للحافلة، لا حاجة لإعادة الضبط عند التشغيل، يمكن تشغيله واستخدامه حسب الحاجة.
| تصوير المنتج
قابلية عالية للتكيف مع الإنتاج الآلي، ومتوافقة للغاية مع الآلات متعددة الوظائف (الحفر، والتثقيب، والطحن، والطحن، والنقر، والشطب) ونظام التحكم ثنائي القناة اختياري للحصول على أداء فائق.
